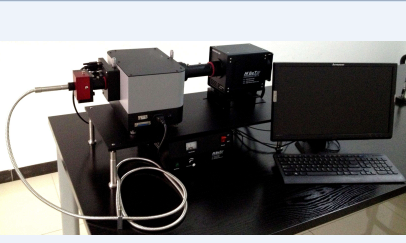

CEM-PEC40系列光电化学反应装置。依托可选择的多光谱光源和各种光电化学池，与电化学工作站联用将光电化学反应输出至电化学工作站，以进行光电化学反应的科
紫外-可见光谱法是基于分子内电子跃迁产生的吸收光谱进行分析，其吸收与电子结构紧密相关，研究对象大多是具有共轭双键结构的分子。该方法具有灵敏度高、准确度好、选择性佳、操作简便、分析速度快、应用广泛等特点。将它与电化学方法联用，在进行电化学研究的同时，可以获得反应物、中间体以及产物的大量信息，很大程度上促进了电化学研究在分子水平上的发展。
可以应用在:（1）瞬时化学组分或平衡光谱的测量；（2）电活性物质还原电位的测定；
（3）电化学动力学的测量；（4）电极/溶液界面上的电荷传递过程研究。
系统主要部分：光源、反应池、电化学工作站、光学暗室，选配：光功率计、单色仪和光谱仪。
1.光源
1.1复合光源 选配滤光片可提供紫外区、可见光区、以及400-700nm之间的单色光。F300普通氙灯光谱范围300-2500，UV300紫外增强型氙灯光源光谱范围200-2500nm。

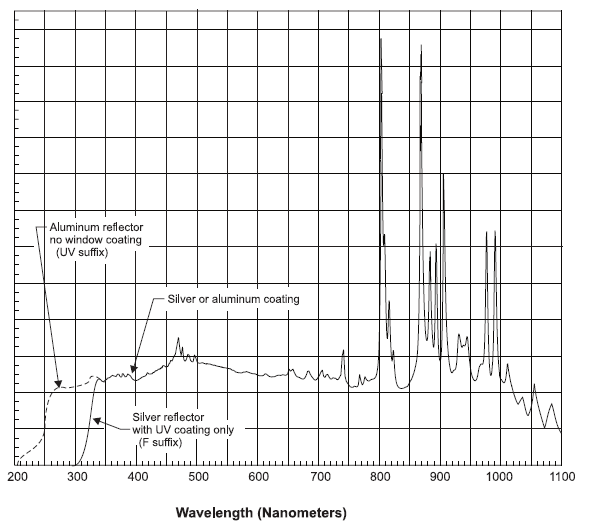

光谱曲线：
1.2可调单色光源
软件可实现波长选择、光栅选择和滤光片轮控制，全自动提供全光谱单色光，设置起始波长，终止波长，步长间隔，延迟时间等，点击运行即可，配合电化学工作站等，方便测试ipce和IV等。
常用型号： 光纤束，直径和长度根据使用要求选择，可以一分多支。石英光纤芯径（直径D）0.1、0.2、
0.3、0.4、0.5、0.6、0.8mm；最小弯曲半径短时间100D，长时间未300D；
数值孔径（NA）0.21-0.24；紫外光（200-400nm） 85-98%；可见光（400-780nm） 97-99%；
1.4选配光开关
用来控制光开关时间，比如开1s关1s，可设定单次、多次循环。
三种直径：
2.反应池选择
石英光电解池Quartz Photoelectrochemical Cells，品种多样，可定制。除了在光电化学研究中应用，石英电解池也广泛应用在溶剂体系研究中（如强碱）。

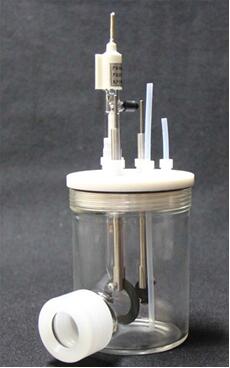

2.1光电化学池
工作电极片可快速拆装，可准确控制工作电极面积； 配有铂丝电极和氯化银电极；石英窗口直径20mm，池内容积5ml。有密封和非密封2种可选。
2.2光电化学池（非密封）
材质：K9玻璃&聚四氟，特点：耐腐蚀、结构简单、使用方便，石英片可拆装更换，容积50、100、150ml可选。
学研究。 如研究分子或离子在激发态时的氧化还原反应现象、规律及应用；研究光直接影响电极过程的电化学、光能与电能和化学能的转换测量；光电化学电池的光电转化
测量；光电化学合成和富集。由于系统设计的灵活性，可与大多数主流电化学工作站联用，光源可选，光谱范围从紫外、可见到红外（UV-VIS-IR），从而可作为光电化学反应测试
系统使用，适合光致电化学分析法和光电化学电池性能的研究。
而紫外-可见光谱电化学技术是将紫外-可见光谱和电化学相结合起来同时进行测量的方法。紫外-可见光谱法是基于分子内电子跃迁产生的吸收光谱进行分析，其吸收与电子结构紧密相关，研究对象大多是具有共轭双键结构的分子。该方法具有灵敏度高、准确度好、选择性佳、操作简便、分析速度快、应用广泛等特点。将它与电化学方法联用，在进行电化学研究的同时，可以获得反应物、中间体以及产物的大量信息，很大程度上促进了电化学研究在分子水平上的发展。
可以应用在:（1）瞬时化学组分或平衡光谱的测量；（2）电活性物质还原电位的测定；
（3）电化学动力学的测量；（4）电极/溶液界面上的电荷传递过程研究。
系统主要部分：光源、反应池、电化学工作站、光学暗室，选配：光功率计、单色仪和光谱仪。
1.光源
1.1复合光源 选配滤光片可提供紫外区、可见光区、以及400-700nm之间的单色光。F300普通氙灯光谱范围300-2500，UV300紫外增强型氙灯光源光谱范围200-2500nm。
光谱曲线：
| 主要参数 | CEM-300F | CEM-300UV |
| 输入功率Power(Watts) | 300W（180W~320W） | 300W（180W~320W） |
| 工作电流Current (Amps DC) | 21A（10A~22A） | 21A（10A~22A） |
| 工作电压Voltage (Volts DC) | 14V（13V~16V） | 14V(13~16V) |
| 发光总输出功率Radiant Output (Watts) | 50W | 50W |
| 紫外光区输出功率UV Output, <390nm (Watts) | 2.6W | 6.6W |
| 红外光区输出功率IR Output, >770nm (Watts) | 28.8W | 26.8W |
| 可见光区输出Visible Output, 390-770nm (Lumens) | 5000Lu | 4500Lu |
| 色温Color Temperature (Kelvin) | 5600K | 5050K |
| 灯泡窗口Window Diameter (mm) | 25.4mm | 25.4mm |
| 灯泡保守寿命Life（Hours） | 1000H | 1000H |
| 发光光谱范围SpectralOutput(nm) | 300nm~2500nm | 200nm~2500nm |
| 工作光斑直径 | 连续可调，最大60mm。 | 连续可调，最大60mm。 |
| 光输出形式 | 沿光轴可自由旋转 | 沿光轴可自由旋转 |
| 平行光发散角 | 平均5 ° | 平均5 ° |
软件可实现波长选择、光栅选择和滤光片轮控制，全自动提供全光谱单色光，设置起始波长，终止波长，步长间隔，延迟时间等，点击运行即可，配合电化学工作站等，方便测试ipce和IV等。
0.3、0.4、0.5、0.6、0.8mm；最小弯曲半径短时间100D，长时间未300D；
数值孔径（NA）0.21-0.24；紫外光（200-400nm） 85-98%；可见光（400-780nm） 97-99%；
| 石英光纤芯径(D) (mm) | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | |
| 芯径皮层外径比 | 1：1.05，1：1.1，1：1.2，1：1.4 | |||||||
| 最小弯曲半径 (mm) | 100D （短时间），300D（长时间） | |||||||
| 保护涂层外径 (mm) | 1.2-2.0 | |||||||
| 数值孔径 (NA) | 0.21-0.24 | |||||||
|
每米 透过 率% |
紫外光 (0.25μm-0.4μm) | 85-98 | ||||||
| 可见光（0.4μm-0.7μm） | 97-99 | |||||||
| 近红外（0.76μm-1.6μm） | 90-99 | |||||||
| 氦氖激光 (0.6328μm） | 99 | |||||||
| YAG激光 （1.06μm） | 98 | |||||||
| Ar离子(Ar+ laser) （0.5145μm） | 98 | |||||||
| 传输功率 ( W/cm2) | ≤800（D=0.5mm）（连续Nd:YAG激光） | |||||||
| 特 点 | 优异的光学性能，宽广的传光波段，优越的机械性能和挠曲性，是氦氖激光、YAG激光等大功率激光传输的理想材料 | |||||||
| 应 用 | 大功率激光传输、激光医疗、光谱测量、激光焊接、照明、传感、能量传输等 | |||||||
用来控制光开关时间，比如开1s关1s，可设定单次、多次循环。
| 编号 | 通光孔径（mm） | 重量(g) |
| NBET-ES050 | Ø5 | 113 |
| NBET-ES125 | Ø12.5 | 155 |
| NBET-ES200 | Ø20 | 235 |
石英光电解池Quartz Photoelectrochemical Cells，品种多样，可定制。除了在光电化学研究中应用，石英电解池也广泛应用在溶剂体系研究中（如强碱）。
2.1光电化学池
工作电极片可快速拆装，可准确控制工作电极面积； 配有铂丝电极和氯化银电极；石英窗口直径20mm，池内容积5ml。有密封和非密封2种可选。
材质：K9玻璃&聚四氟，特点：耐腐蚀、结构简单、使用方便，石英片可拆装更换，容积50、100、150ml可选。
2.3光电化学池（密封）
材质：玻璃、聚四氟乙烯，特点：耐腐蚀、结构简单、使用方便，石英片可拆装更换。容积50、100、150ml可选。
材质：玻璃、聚四氟乙烯，特点：耐腐蚀、结构简单、使用方便，石英片可拆装更换。容积50、100、150ml可选。

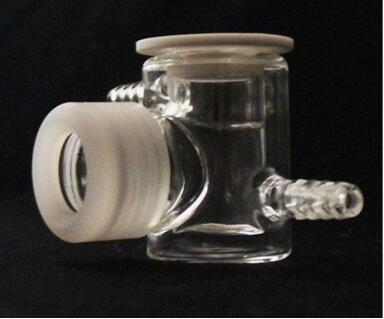

2.4可控温光电化学
玻璃池体+石英窗口(直径24mm)石英片可拆装更换，可通过水浴控温，50、100、150ml可选。
玻璃池体+石英窗口(直径24mm)石英片可拆装更换，可通过水浴控温，50、100、150ml可选。
2.5可控温光电化学池（密封)
玻璃池体+石英窗口(直径24mm)，石英片可拆装更换，可通过水浴控温。
玻璃池体+石英窗口(直径24mm)，石英片可拆装更换，可通过水浴控温。

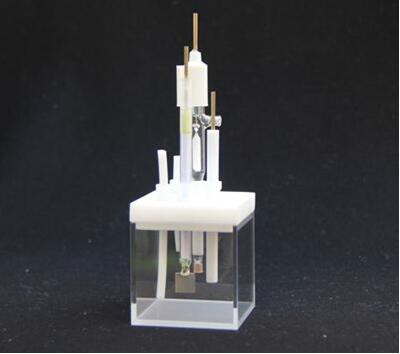

2.6光电化学池型号（图片中的电极仅为展示用）
全石英熔融法制作，四面透光，聚四氟乙烯盖子 电极可按实验要求灵活组合排布，池尺寸50*50*50mm。
全石英熔融法制作，四面透光，聚四氟乙烯盖子 电极可按实验要求灵活组合排布，池尺寸50*50*50mm。
2.7可控温光电反应器型号（三口）
玻璃池体+石英窗口(直径24mm)，可通过水浴控温，三电极全密封体系，50、100、150ml可选，
石英片可拆装更换，离子膜可快速更换。
玻璃池体+石英窗口(直径24mm)，可通过水浴控温，三电极全密封体系，50、100、150ml可选，
石英片可拆装更换，离子膜可快速更换。
2.8可控温光电反应器
玻璃池体+石英窗口(直径24mm)
可通过水浴控温，三电极全密封体系
石英片可拆装更换，离子膜可快速更换
玻璃池体+石英窗口(直径24mm)
可通过水浴控温，三电极全密封体系
石英片可拆装更换，离子膜可快速更换

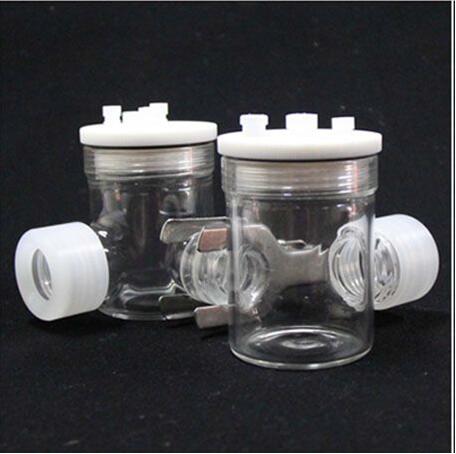

2.9 H 型可换膜光电反应器
玻璃池体+石英窗口(直径24mm), 石英片可拆装更换；全密封体系,离子膜可快速更换，单光通道。
玻璃池体+石英窗口(直径24mm), 石英片可拆装更换；全密封体系,离子膜可快速更换，单光通道。

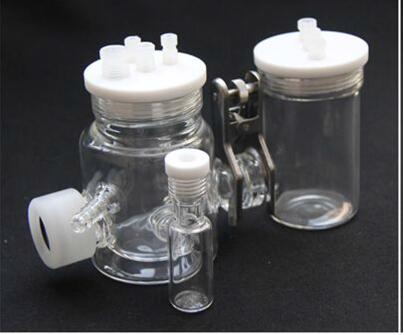

2.10双通道电解池
玻璃池体+石英窗口（直径24mm），双光通道(同侧或两侧)；石英片可拆装更换，离子
膜可快速更换，容积50ml和100ml可选。
玻璃池体+石英窗口（直径24mm），双光通道(同侧或两侧)；石英片可拆装更换，离子
膜可快速更换，容积50ml和100ml可选。
2.11光谱电化学池
全石英熔融法制作，聚四氟乙烯盖子；三电极：铂网电极，铂丝电极，银-氯化银电极。
容积：夹缝8*6.5*1mm和8*6.5*0.5mm
全石英熔融法制作，聚四氟乙烯盖子；三电极：铂网电极，铂丝电极，银-氯化银电极。
容积：夹缝8*6.5*1mm和8*6.5*0.5mm

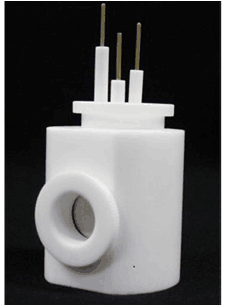

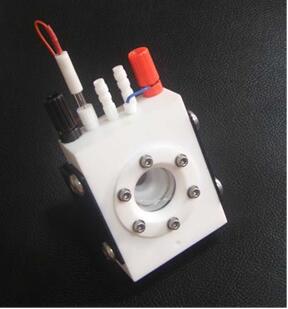

2.12原位拉曼光谱电化学池
聚四氟乙烯精工雕琢而成，石英检测口；工作电极至石英窗口距离可调，配有铂丝电极和银-氯化银电极。
聚四氟乙烯精工雕琢而成，石英检测口；工作电极至石英窗口距离可调，配有铂丝电极和银-氯化银电极。

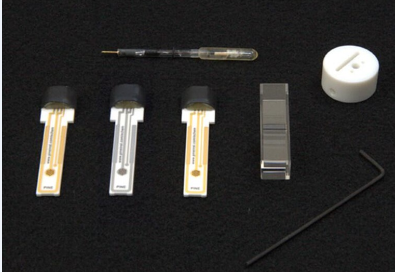

2.13蜂窝状光谱电化学电解池
2.14石英电解池架
用于放置石英电解池，电解池架可以实现恒温控制。
用于放置石英电解池，电解池架可以实现恒温控制。

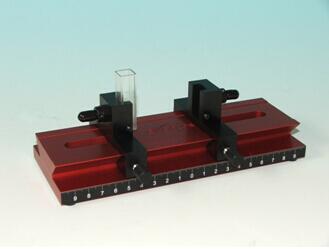

2.15变光程比色皿支架
于低吸收率测量和流动样品池实验中。可变光程的特性使其应用非常灵活，
如可以作为标准的10mm比色皿支架，也可以作为2mm滤光片支架，或增加光程到160mm。
技术数据
于低吸收率测量和流动样品池实验中。可变光程的特性使其应用非常灵活，
如可以作为标准的10mm比色皿支架，也可以作为2mm滤光片支架，或增加光程到160mm。
| 基座尺寸 (长 x 宽 x高) | 200 x 80 x 25 mm |
| 光纤接头 | 2个COL-UV/VIS准直透镜, SMA接头 |
| 光程长度 | 10-160 mm |
| 比色皿支架内部光路 | 对于10 mm比色皿光程为20 mm |
| 焦点高度 > | 距离基座底板15 mm |
| 尺寸(长 x 宽 x 高) | 200 x 96 x 62 mm |
